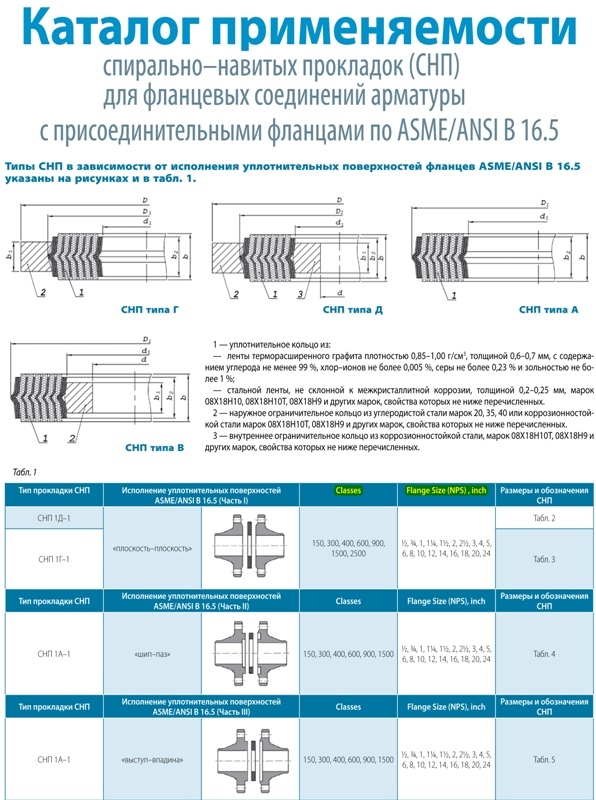

Тип СНП в зависимости от исполнения уплотнительных поверхностей фланцев ASME/Ansi B16.5

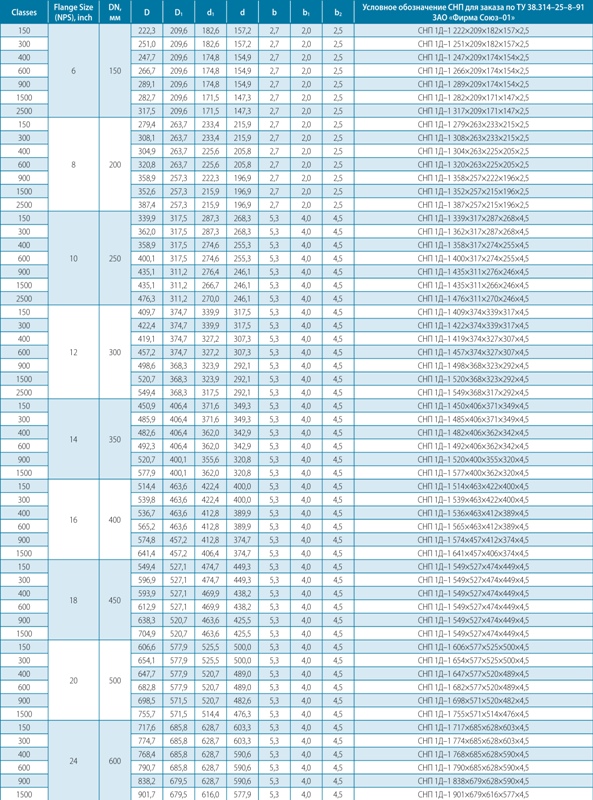

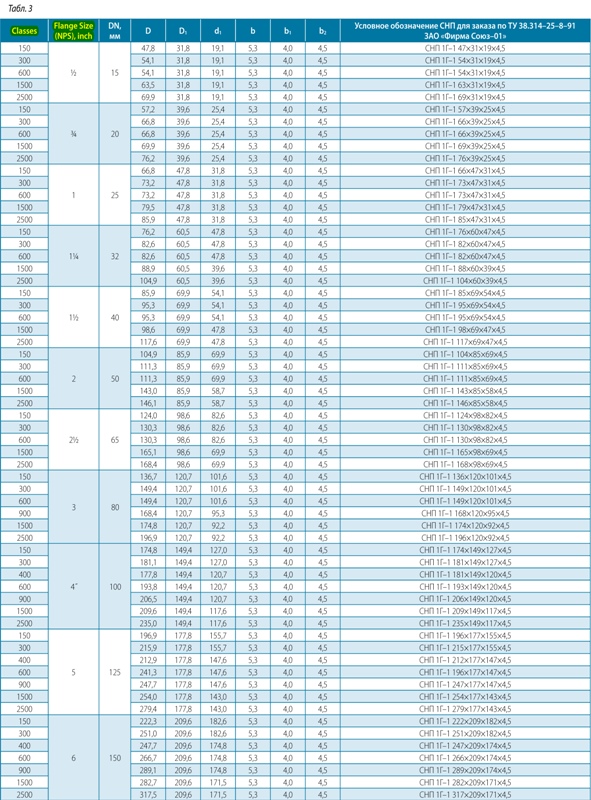

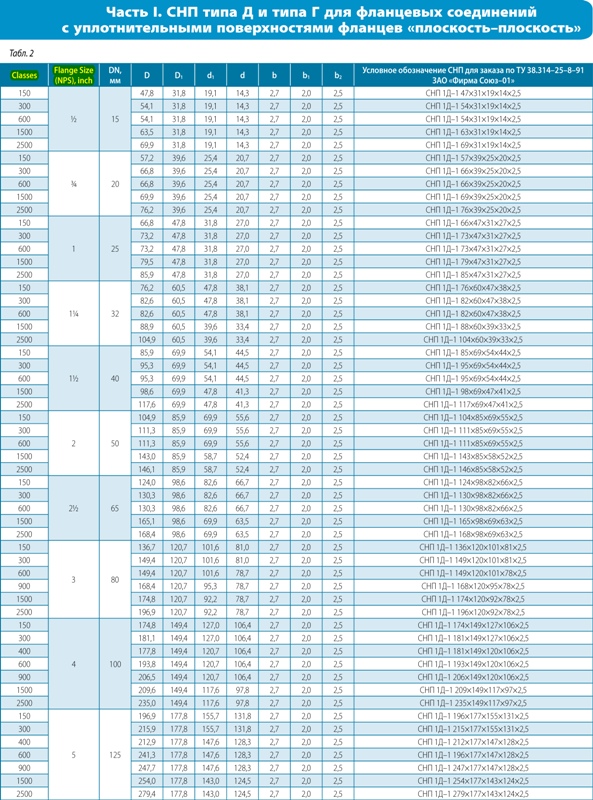

Часть 1. СНП типа Д и типа Г для фланцевых соединений с уплотнительными поверхностями фланцев "плоскость-плоскость"

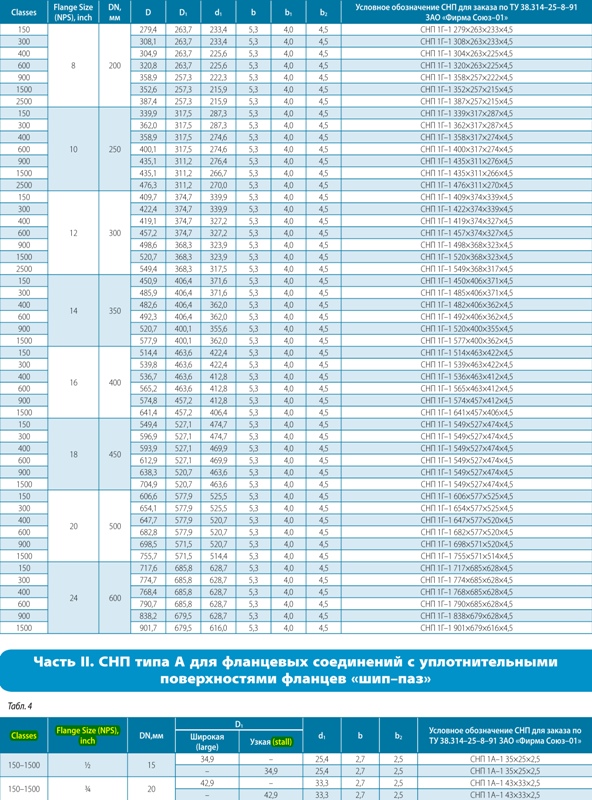

Часть 2. СНП типа А для фланцевых соединений с уплотнительными поверхностями фланцев "шип-паз"

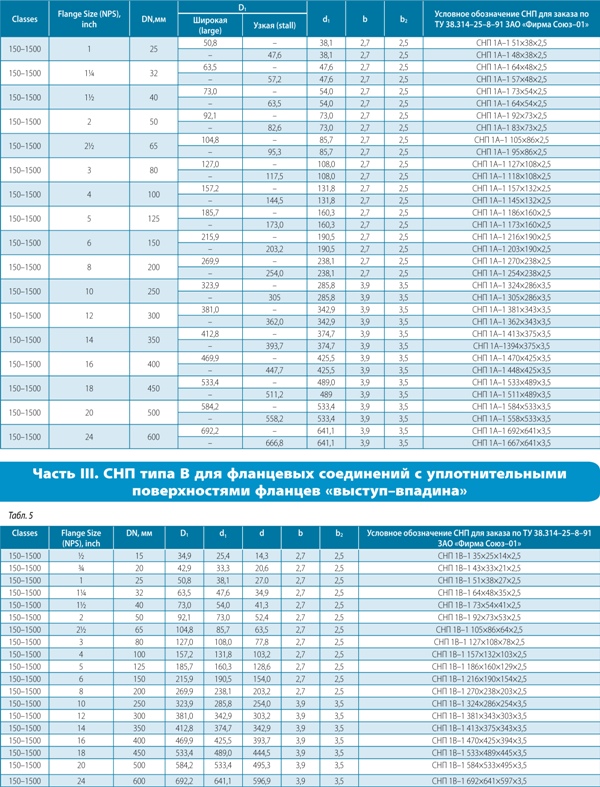

Часть 3. СНП типа В для фланцевых соединений с уплотнительными поверхностями фланцев "выступ-впадина"
![](/articles/katalog asme-ansi-1.jpg)
![](/articles/katalog asme-ansi-2.jpg)
![](/articles/katalog asme-ansi-3.jpg)
![](/articles/katalog asme-ansi-4.jpg)
![](/articles/katalog asme-ansi-5.jpg)
![](/articles/katalog asme-ansi-6.jpg)
ТПА №4-2008 стр.45-50
