Маркировка сталей и сплавов: как в ней разобраться

Наличие широкого сортамента выпускаемых сталей и сплавов, изготавливаемых в различных странах, обусловило необходимость их идентификации, однако до настоящего времени не существует единой системы маркировки сталей и сплавов, что создает определенные трудности для металлоторговли.

Так, в России и странах СНГ (Украина, Казахстан, Белоруссия и др.) принята разработанная ранее в СССР буквенно-цифровая система обозначения марок сталей и сплавов, где согласно ГОСТу буквами условно обозначаются названия элементов и способов выплавки стали, а цифрами — содержание элементов.
Европейская система обозначений стали регламентирована стандартом EN 10027. Первая часть этого стандарта определяет порядок наименования сталей, а вторая — присвоение сталям порядковых номеров.
В Японии наименование марок стали, как правило, состоит из нескольких букв и цифр. Буквенное обозначение определяет группу, к которой относится данная сталь, а цифры — ее порядковый номер в группе и свойство.
В США существует несколько систем обозначения металлов и их сплавов. Это объясняется наличием нескольких организаций по стандартизации, к ним относятся AMS, ASME, ASTM, AWS, SAE, ACJ, ANSI, AJS. Вполне понятно, что такая маркировка требует дополнительного разъяснения и знаний при торговле металлом, оформлении заказов и т. п.
До настоящего времени международные организации по стандартизации не выработали единую систему маркировки сталей. В связи с этим существуют разночтения, приводящие к ошибкам в заказах, и, как следствие, нарушение качества изделий.
В России и странах СНГ принята буквенно-цифровая система, согласно которой цифрами обозначается содержание элементов стали, а буквами — их наименование. Буквенные обозначения применяются и для указания способа раскисления стали: «КП — кипящая сталь, ПС — полуспокойная сталь, СП — спокойная сталь». Существуют определенные особенности обозначения для разных групп сталей: конструкционных, строительных, инструментальных, нержавеющих и др. Общими для всех обозначениями являются буквенные обозначения легирующих элементов: Н — никель, X — хром, К — кобальт, М — молибден, В — вольфрам, Т — титан, Д — медь, Г — марганец, С — кремний.
Конструкционные нелегированные стали обыкновенного качества (ГОСТ 380-94) обозначают буквами СТ, например, СТ. 3. Цифра, стоящая после букв, условно обозначает процентное содержание углерода стали.
Конструкционные нелегированные качественные стали (ГОСТ 1050-88) обозначают двузначным числом, указывающим на среднее содержание углерода в стали (например, СТ. 10).
Качественные стали для производства котлов и сосудов высокого давления, согласно ГОСТ 5520-79, обозначают как конструкционные нелегированные стали, но с добавлением буквы К (например, 20К).
Конструкционные легированные стали, согласно ГОСТ 4543-71, обозначают буквами и цифрами. Цифры после каждой буквы обозначают примерное содержание соответствующего элемента, однако при содержании легирующего элемента менее 1,5 % цифра после соответствующей буквы не ста¬вится. Качественные дополнительные показатели (пониженное содержание примесей типа серы и фосфата) обозначаются буквами А или Ш в конце обозначения, например 12 X НЗА, 18ХГ-Ш, и т. п.
Литейные конструкционные стали, согласно ГОСТ 977-88, обозначаются как качественные и легированные, но в конце наименования ставят букву Л.
Стали строительные, согласно ГОСТ 27772-88, обозначают буквой С и цифрами, соответствующими минимальному пределу текучести стали. Дополнительно применяют обозначения: Т — термоупрочненный прокат, К — повышенная коррозионная стойкость (например, С 345 Т. С 390 К и т. п.). Аналогично буквой Д обозначают повышенное содержание меди.
Стали подшипниковые, согласно ГОСТ 801-78, обозначаются так же, как и легированные, но с буквой Ш в конце наименования. Следует заметить, что для сталей электрошлакового переплава буква Ш обозначается через дефис (например, ШХ 15, ШХ4-Ш).
Стали инструментальные нелегированные, согласно ГОСТ 1435-90, делят на качественные, обозначаемые буквой У и цифрой, указывающей на среднее содержание углерода (например, У7, У8, У10), и высококачественные, обозначаемые дополнительной буквой А в конце наименования (например, У8А) или дополнительной буквой Г, указывающей на дополнительное увеличение содержания марганца (например, У8ГА).
Стали инструментальные легированные, согласно ГОСТ 5950-73, обозначаются так же, как и конструкционные легированные (например, 4Х2В5МФ и т. п.).
Стали быстрорежущие в своем обозначении имеют букву Р (с этого начинается обозначение стали), затем следует цифра, указывающая среднее содержание вольфрама, а затем буквы и цифры, определяющие массовое содержание элементов. Не указывают содержание хрома, т. к. оно составляет стабильно около 4 % во всех быстрорежущих сталях, и углерода, т. к. последнее всегда пропорционально содержанию ванадия. Следует заметить что если содержание ванадия превышает 2,5 %, буква Ф и цифра указываются (например, стали Р6М5 и Р6 М5ФЗ).
Стали нержавеющие стандартные, согласно ГОСТ 5632-72, маркируют буквами и цифрами по принципу, при¬нятому для конструкционных легированных сталей (например, 08Х18Н10Т или 16Х18Н12С4ТЮЛ).
Стали нержавеющие, нестандартные опытных партий обозначают буквами (индексами завода-производителя) и порядковыми номерами.
Буквы ЭИ, ЭП или ЭК присваивают сталям, впервые выплавленным заводом «Электросталь», ЧС — сталям выплавки Челябинского завода «Ме-чел», ДИ — сталям выплавки завода «Днепроспецсталь», например, ЭИ-
435, ЧС-43 и др. Для обозначения способа выплавки доводки названия ряда сталей дополняют буквами (например, 13Х18Н10-ВИ), что означает вакуумно-индукционная выплавка.

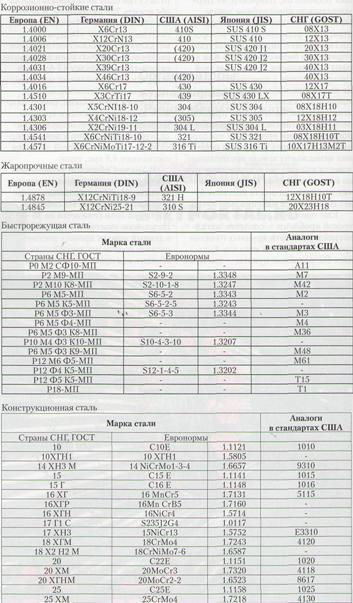

Международные аналоги коррозионно-стойких и жаропрочных сталей

Журнал-справочник «Рынок металлопроката» ,№1, 2008
